Высокотоковые аккумуляторы Liitokala INR1865025R 20A

Я купил на Aliexpress 40 штук дешёвых аккумуляторов, очень похожих на Samsung INR18650-25R. Предполагал, что протестирую парочку на больших и малых токах и буду делать сборку для аккумуляторной косилки, но пришлось тестировать все.




Продавец, прикидывающийся производителем, приводит совсем немного параметров:

"Модель: INR18650-25RM
Тип: литий-ионный аккумулятор 18650
Номинальная емкость: 2500 мАч (2400-2500 мАч)
Номинальное напряжение 3,7 в
Вес: 45g±1g
Внутреннее сопротивление: ≤20mΩ
Ограниченное Напряжение заряда: 4,2 в
Рабочее напряжение: 2,75-4,2 в
Размер: 65,5 мм x 18,5 мм
Время работы: до 500 раз
Место происхождения: Гонконг"

Максимальный ток 20A указан только в названии лота.

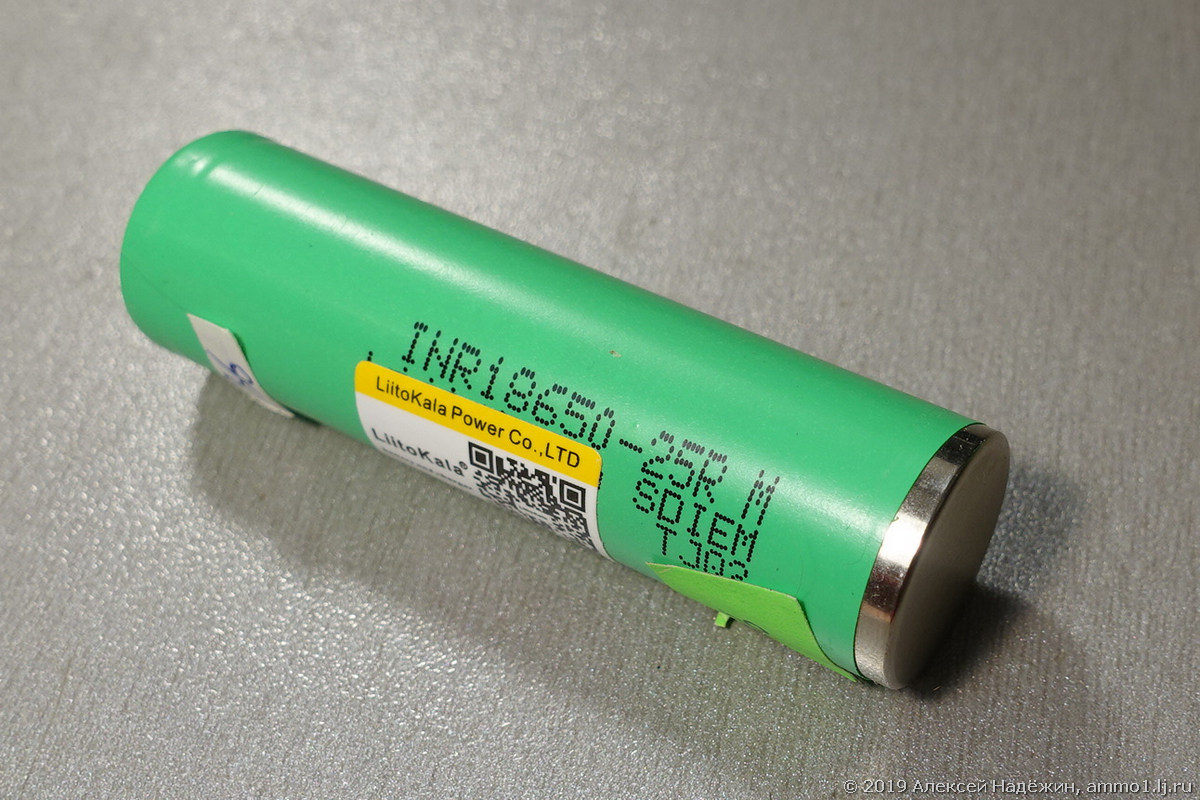

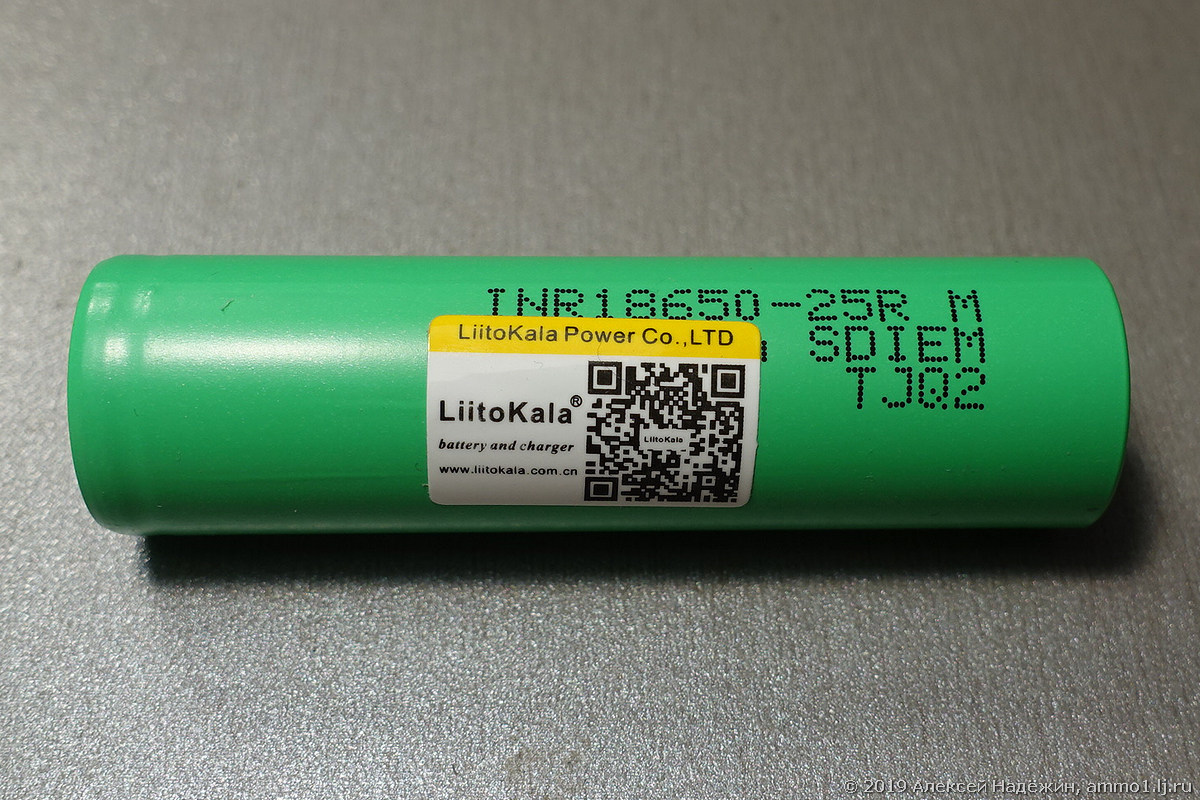

Наклейкой "Liitokala" заклеено то место, где скорее всего написано "Samsung", впрочем с очень большой вероятностью, эти аккумуляторы лишь копия оригинальных Samsung INR18650-25R.

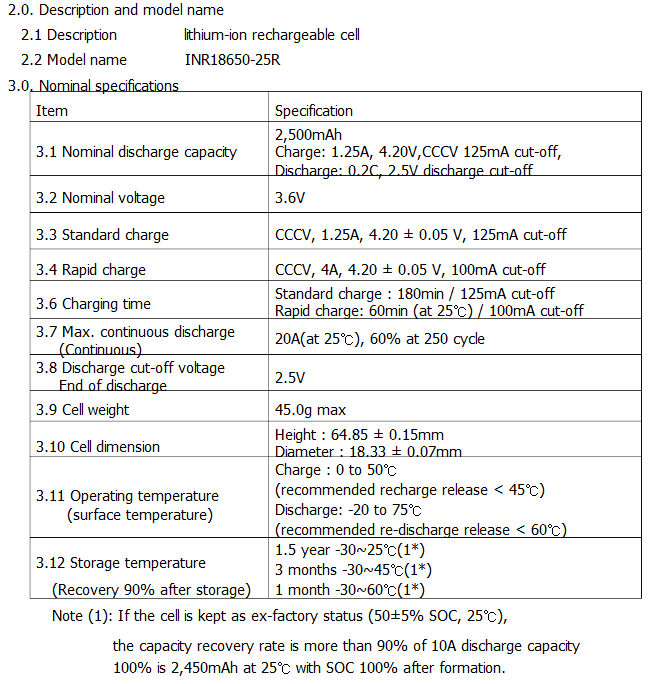

Но раз точных технических характеристик нет, придётся всё же почитать самсунговский datasheet:



Оригинальные аккумуляторы можно заряжать током до 4А и разряжать током до 20А, при этом разряд допустим до напряжения 2.5V.

Начну с хорошего. :)

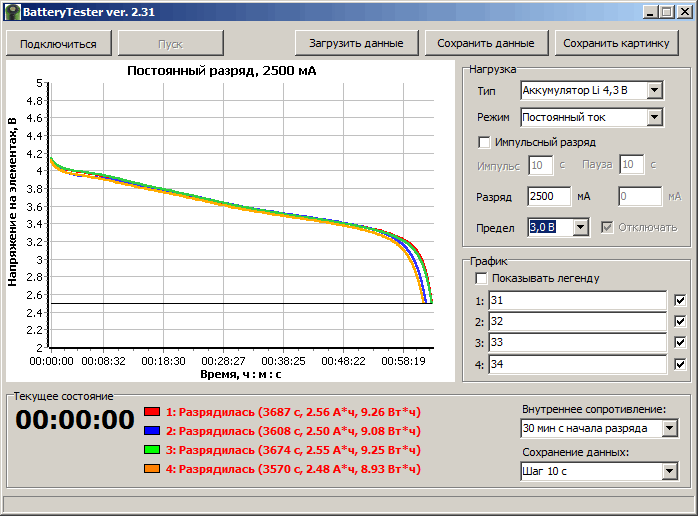

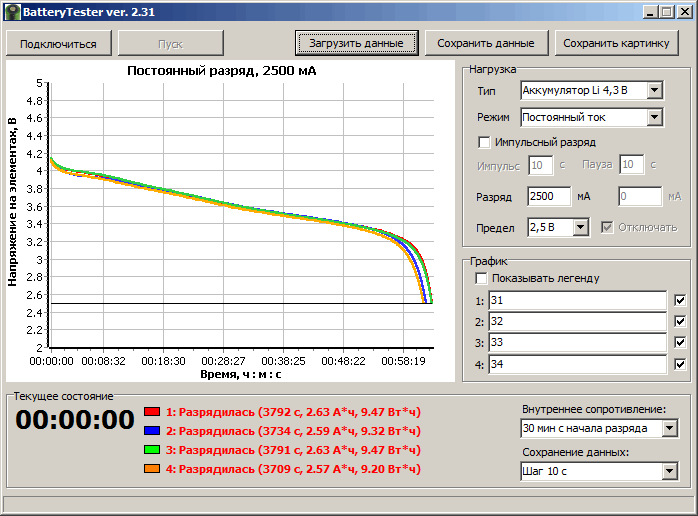

33 из 40 купленных аккумуляторов не вызвали каких-либо вопросов. Их ёмкость при разряде током 2.5A (1С) до напряжения 2.5 В составляет 2500-2650 mAh (9-9.52 Wh).



При разряде до 3V ёмкость уменьшается на 80-90 mAh.

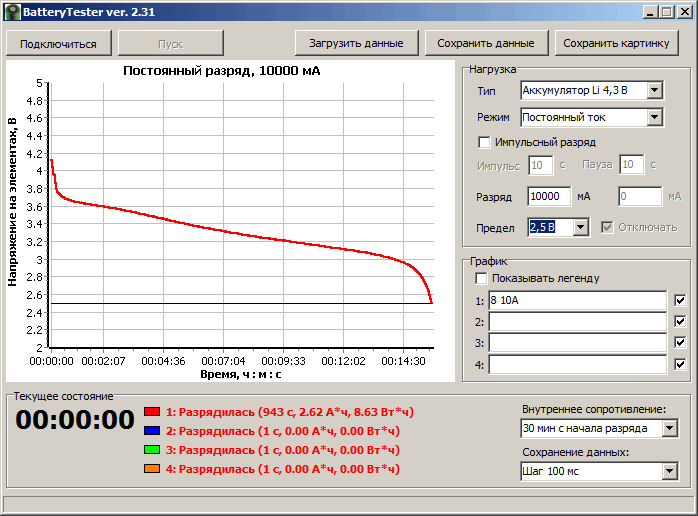

При токе разряда 10А аккумуляторы способны выдавать всего на 9% меньше энергии.



Полный разряд на таком токе занимает меньше 16 минут. Через десять минут непрерывного разряда аккумулятор нагрелся до 52°, через 12 минут до 57°, через 14 минут до 60°, максимальная температура составила 64°.



При разряде током 18A температура аккумулятора через минуту составила 39°, через две минуты 49°, через три минуты 62°, через 4 минуты 77 и через 4.5 минуты от начала непрерывного разряда аккумулятор разогрелся до 89°. После этого эксперимент был остановлен, но оболочка с аккумулятора успела сползти от такого нагрева.



Для эксперимента один аккумулятор был заряжен током 4A. При зарядке он почти не нагревался (менее 30°) и успешно зарядился. Все остальные аккумуляторы заряжались током 1.3 A.

Кстати, при разряде током 2.5A аккумуляторы почти не нагреваются (температура менее 30°C).


А теперь о плохом.

Первым делом после получения аккумуляторов я измерил напряжение на каждом из них. На первом же экземпляре напряжение оказалось гораздо ниже нормы - 0.649V.



Попалось ещё два аккумулятора с низким напряжением - 1.532V и 0.883V. Все остальные аккумуляторы имели напряжение 3.529-3.626V.



С помощью лабораторного блока питания три аккумулятора с низким напряжением были успешно заряжены (обычное зарядное устройство аккумуляторы с таким низким напряжением заряжать отказывается) и показали вполне нормальную ёмкость - 2520, 2620, 2580 mAh. Но как они будут вести себя в дальнейшем сказать сложно.

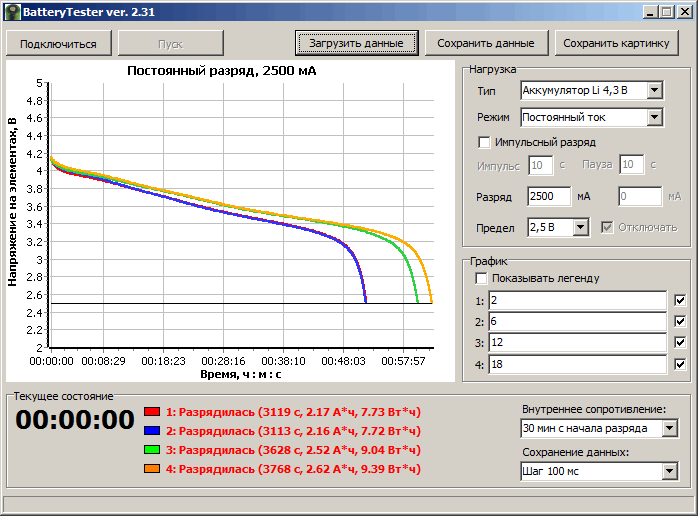

Ещё два аккумулятора имеют существенно более низкую ёмкость, чем остальные - 2160 и 2170 mAh. Трёхкратный заряд и разряд ничего не изменил.



Ещё два аккумулятора имеют чуть более низкую ёмкость, чем остальные, - 2390 и 2450 mAh.


Несколько слов о покупке.

Аккумуляторы пришли в коробке от зарядного устройства.



Каждые пять аккумуляторов упакованы в два мягких пакетика.



Если бы не дай бог на почте эту коробку сильно стукнули, могло бы и полыхнуть.

Я покупал аккумуляторы на распродаже лотами по 10 штук по $1.496 за штуку (с купонами получилось меньше 90 рублей за штуку). Сейчас продавец удалил этот лот (возможно они удаляют лот, как только там накапливаются негативные отзывы). Лотов с этими аккумуляторами у продавца несколько, в самом дешёвом 20 аккумуляторов продают за $35.52, десять за $19.12.


Расскажу, как я проводил эксперименты.

Для зарядки аккумуляторов использовалось универсальное зарядное устройство iMax B6 в режиме балансировки. Зарядный ток - 1.3A (0.5C).

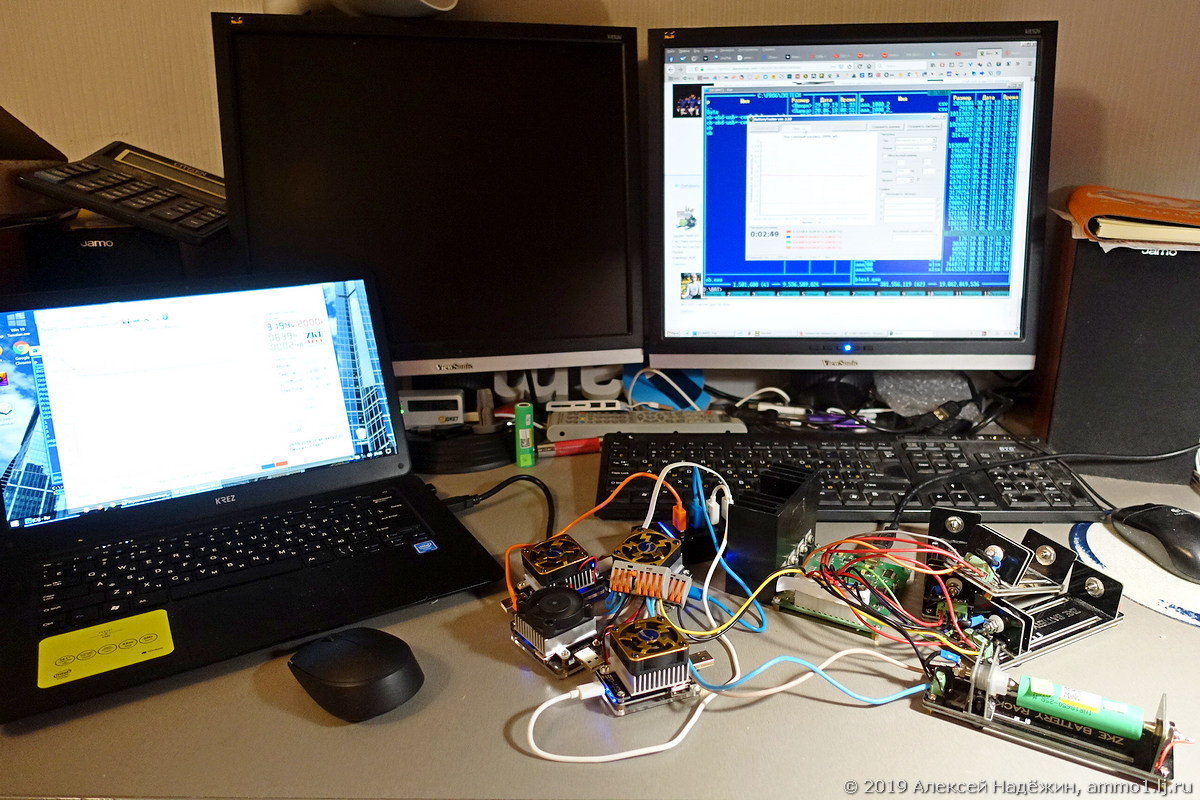

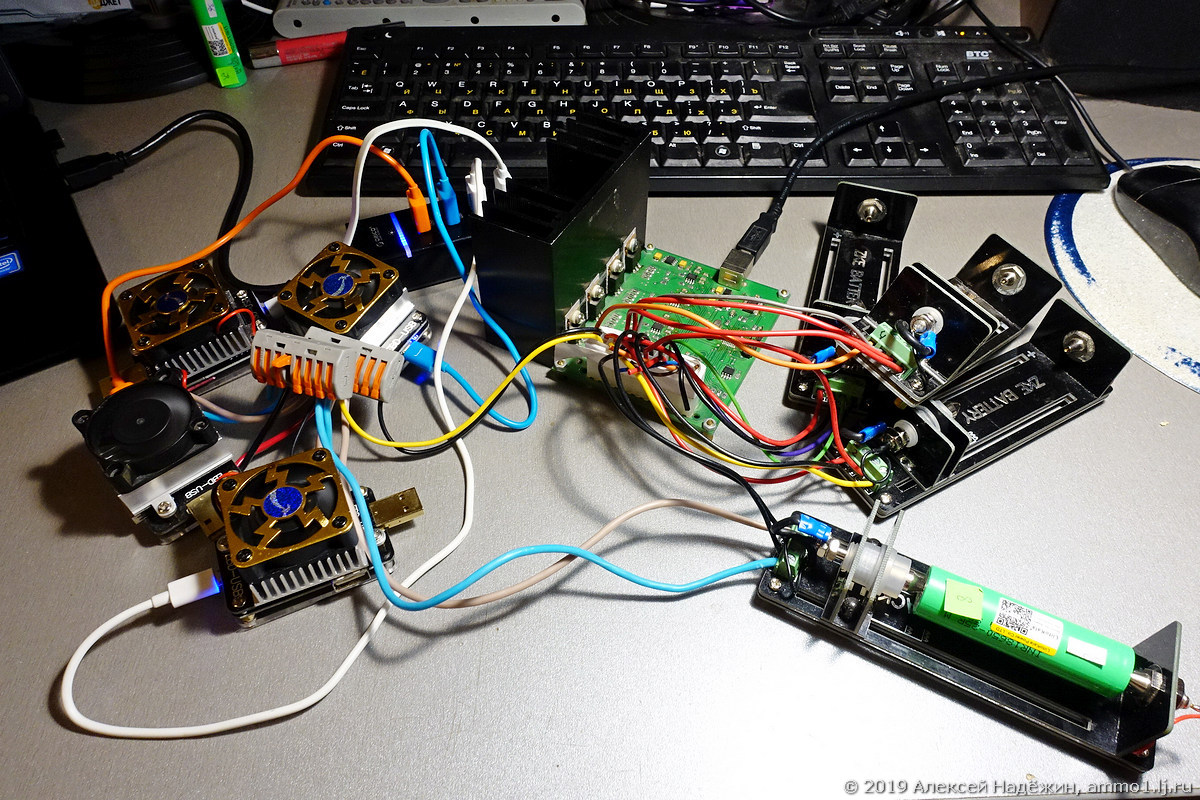

Для измерения ёмкости я использовал анализатор Олега Артамонова, способный обеспечить ток нагрузки до 2.7A. Чтобы создать большие токи пришлось поизвращаться. У меня есть четыре тестера EBD-USB+, каждый из которых даёт нагрузку до 4A. Я припаял к ним толстые провода и соединил вместе нагрузочные провода четырырёх EBD-USB+ и анализатора. При этом измерительные провода от четырёхпроводного холдера шли к анализатору и давали возможность точно измерять напряжение в процессе тестирования.



Всем этим безобразием управляло два компьютера. На одном задавались токи разряда тестеров EBD-USB+ (4x2A для тока 10A и 4x4A для 18A), на втором работала управляющая программа анализатора (ток разряда 2A).



Для того, чтобы на скриншоте анализатора были показаны правильные результаты, а не в пять раз меньше, в файле данных ток разряда был заменён с 2000 mA на 10000 mA.

Вся эта "батарея тестеров" смогла создать ток разряда 18A, но 20A сделать не получилось. Думаю, разница небольшая и всё и так понятно.

Несмотря на весь этот "колхоз", измерения получились достаточно точными и не понадобилось покупать мощную нагрузку.



Аккумуляторы Liitokala INR1865025R действительно выдерживают большие токи. Их можно разряжать током 10A от начала и до конца, при этом они разогреваются до приемлемых 64°C. Ток 20A эти аккумуляторы также выдержат, но не более 3 минут подряд, после чего им нужно остыть. Ёмкость аккумуляторов составляет 2500-2650 mAh (9-9.52 Wh), причём на больших токах ёмкость снижается менее, чем на 10% (8.63 Wh). Аккумуляторы выдерживают зарядку большим током (4A), но лучше, от греха подальше, заряжать их током до 2.5A.

Необходимо быть готовыми к тому, что небольшая часть аккумуляторов из партии будут хуже других и их лучше не применять в общей сборке, а перед использованием все аккумуляторы придётся протестировать на ёмкость. Аккумуляторы, оказавшиеся отбракованными, можно использовать в фонарях, электроинструментах, пауэрбанках.

В моём случае из 40 аккумуляторов в сборку пойдут 30 самых лучших, а оставшиеся 10 можно будет использовать для других целей.

© 2019, Алексей Надёжин




Основная тема моего блога - техника в жизни человека. Я пишу обзоры, делюсь опытом, рассказываю о всяких интересных штуках. А ещё я делаю репортажи из интересных мест и рассказываю об интересных событиях.
Добавьте меня в друзья здесь. Запомните короткие адреса моего блога: Блог1.рф и Blog1rf.ru.

Второй мой проект - lamptest.ru. Я тестирую светодиодные лампы и помогаю разобраться, какие из них хорошие, а какие не очень.
Tags: aliexpress, Аккумуляторы, Обзор, Тест, Электроника
